在流體管道系統中，調節閥是控制元件，其投資約占管道工程費用的30%～50%。不銹鋼閥門的主要功能為啟閉、節流、調節流量、隔離設備和管道系統、防止介質倒流、調節和排泄壓力等。不銹鋼閥門也是管路中最復雜的元件，它一般由多個零部件裝配而成，技術含量高。隨著石油化工工業的迅速發展，石油化工生產裝置中的介質大多具有毒性大、可燃、易爆和腐蝕性強的特點，運行工況較復雜苛刻，操作溫度和壓力較高，開工周期長，不銹鋼閥門一旦出現故障，輕者導致介質泄漏，既污染環境又造成經濟損失，重者導致裝置停工停產，甚至造成惡性事故。因而，在管道設計中，科學合理地選擇不銹鋼閥門既能降低裝置的建設費用，又保證生產安全運行。文章主要介紹了各種常用不銹鋼閥門如不銹鋼閘閥、不銹鋼截止閥、不銹鋼節流閥、不銹鋼旋塞閥、不銹鋼球閥、隔膜調節閥等的選型方法。
不銹鋼閥門選型的要點
1、明確不銹鋼閥門在設備或裝置中的用途
確定不銹鋼閥門的工作條件：適用介質的性質、工作壓力、工作溫度和操縱控制方式等。
2、正確選擇不銹鋼閥門的類型
不銹鋼閥門型式的正確選擇是以設計者對整個生產工藝流程、操作工況的充分掌握為先決條件的，在選擇不銹鋼閥門類型時，設計人員應首先掌握每種不銹鋼閥門的結構特點和性能。
3、確定不銹鋼閥門的端部連接
在螺紋連接、法蘭連接、焊接端部連接中，前兩種最常用。螺紋連接的不銹鋼閥門主要是公稱通徑在50mm以下的不銹鋼閥門，如果通徑尺寸過大，連接部的安裝和密封十分困難。法蘭連接的不銹鋼閥門，其安裝和拆卸都比較方便，但是較螺紋連接的不銹鋼閥門笨重，價格較高，故它適用于各種通徑和壓力的管道連接。焊接連接適用于較荷刻的條件下，比法蘭連接更為可靠。但是焊接連接的不銹鋼閥門拆卸和重新安裝都比較困難，所以它的使用僅限于通常能長期可靠地運行，或使用條件荷刻、溫度較高的場合。
4、不銹鋼閥門材質的選擇
選擇不銹鋼閥門的殼體、內件和密封面的材質，除了考慮工作介質的物理性能（溫度、壓力）和化學性能（腐蝕性）外，還應掌握介質的清潔程度（有無固體顆粒），除此之外，還要參照國家和使用部門的有關規定。正確合理的選擇不銹鋼閥門的材質可以獲得不銹鋼閥門最經濟的使用壽命和最佳的使用性能。閥體材料選用順序為：鑄鐵-碳鋼-不銹鋼，密封圈材料選用順序為：橡膠-銅-合金鋼-F4。
5、其它
除此之外，還應確定流經不銹鋼閥門流體的流量及壓力等級等，利用現有的資料（如不銹鋼閥門產品目錄、不銹鋼閥門產品樣本等）選擇適當的不銹鋼閥門。
常用不銹鋼閥門介紹
不銹鋼閥門種類多、品種復雜，主要有不銹鋼閘閥、不銹鋼截止閥、不銹鋼節流閥、不銹鋼蝶閥、不銹鋼旋塞閥、不銹鋼球閥、電動閥、不銹鋼隔膜閥、不銹鋼止回閥、安全閥、不銹鋼減壓閥、蒸汽疏水閥和緊急切斷閥等，其中常用的有不銹鋼閘閥、不銹鋼截止閥、不銹鋼節流閥、不銹鋼旋塞閥、不銹鋼蝶閥、不銹鋼球閥、不銹鋼止回閥、不銹鋼隔膜閥。

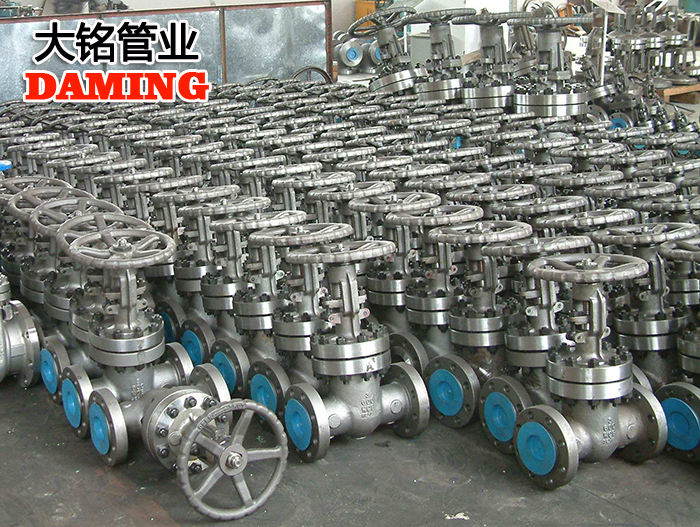

1、不銹鋼閘閥
不銹鋼閘閥是指啟閉體（閥板）由閥桿帶動，沿閥座密封面作升降運動的不銹鋼閥門，可接通或截斷流體的通道。不銹鋼閘閥較不銹鋼截止閥密封性能好，流體阻力小，啟閉省力，具有一定的調節性能，是最常用的截斷不銹鋼閥門之一。缺點是尺寸大、結構較不銹鋼截止閥復雜，密封面易磨損，不易維修，一般不宜作節流用。按不銹鋼閘閥閥桿上螺紋位置分為明桿式和暗桿式兩類。按閘板的結構特點又可分為楔式和平行式兩類。

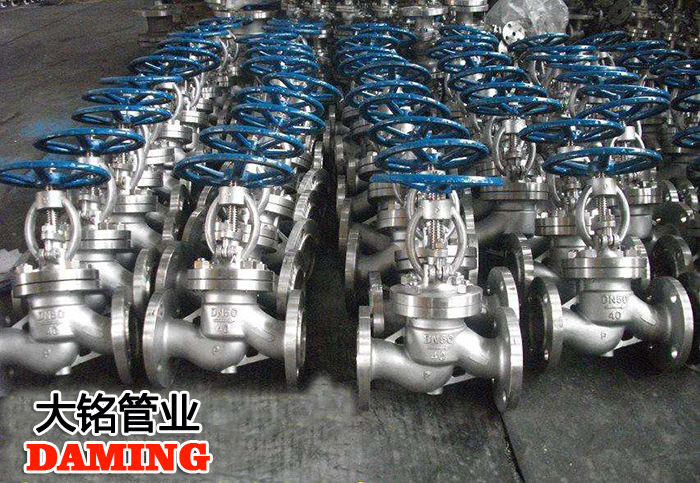

2、不銹鋼截止閥
不銹鋼截止閥是向下閉合式不銹鋼閥門，啟閉件（閥瓣）由閥桿帶動沿閥座（密封面）軸線作升降運動的不銹鋼閥門。與不銹鋼閘閥相比，其調節性能好，密封性能差，結構簡單，制造維修方便，流體阻力較大，價格便宜，是一種常用的截斷閥，一般用于中、小口徑的管道。

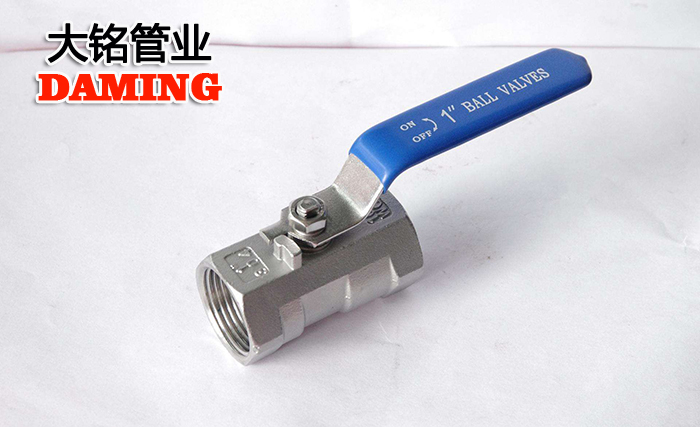

3、不銹鋼球閥
不銹鋼球閥的啟閉件是帶圓形通孔的球體，球體隨閥桿轉動以實現啟閉的不銹鋼閥門。不銹鋼球閥的結構簡單，開關迅速，操作方便，體積小，重量輕，零部件少，流體阻力小，密封性好，維修方便。
4、不銹鋼節流閥
不銹鋼節流閥除閥瓣以外與不銹鋼截止閥結構基本相同，其閥瓣是節流部件，不同形狀具有不同的特性，閥座的通徑不宜過大，因其開啟高度較小介質流速增大，從而加速對閥瓣的沖蝕。不銹鋼節流閥外形尺寸小、重量輕、調節性能好，但調節精度不高。
5、不銹鋼旋塞閥
不銹鋼旋塞閥是以帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉的不銹鋼閥門。不銹鋼旋塞閥結構簡單、開關迅速、操作方便、流體阻力小，部件少、重量輕。不銹鋼旋塞閥有直通式、三通式和四通式。直通式不銹鋼旋塞閥用于截斷介質，三通式和四通式不銹鋼旋塞閥用于改變介質方向或進行介質分流。
6、不銹鋼蝶閥
不銹鋼蝶閥是蝶板在閥體內繞固定軸旋轉90°即可完成啟閉作用。不銹鋼蝶閥體積小、重量輕、結構簡單，只由少數幾個零件組成。
而且只需旋轉90°;即可快速啟閉，操作簡單。不銹鋼蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該不銹鋼閥門所產生的壓力降很小，故具有較好的流量控制特性。不銹鋼蝶閥分彈性軟密封和金屬硬密封兩種密封型式。彈性密封不銹鋼閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊，密封性能好，既可用于節流，又可用于中等真空管道和腐蝕性介質。采用金屬密封的不銹鋼閥門一般較彈性密封的不銹鋼閥門壽命長，但很難做到完全密封，通常用于流量和壓降變化大、要求節流性能好的場合。金屬密封能適應于較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
7、不銹鋼止回閥
不銹鋼止回閥是能自動阻止流體倒流的不銹鋼閥門，不銹鋼止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下，自動關閉，以防止流體倒流。按結構形式分升降式不銹鋼止回閥和旋啟式不銹鋼止回閥。升降式較旋啟式密封性好，流體阻力大。對于泵吸入管的吸入口處，宜選用底閥，其作用是：開泵前灌注水使泵的入口管充滿水；停泵后保持入口管和泵體充滿水，以備再次啟動。底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動。
8、不銹鋼隔膜閥
不銹鋼隔膜閥的啟閉件是一塊橡膠隔膜，夾于閥體與閥蓋之間。
隔膜中間突出部分固定在閥桿上，閥體內襯有橡膠，由于介質不進入閥蓋內腔，因此閥桿無需填料箱。不銹鋼隔膜閥結構簡單、密封性能好，便于維修，流體阻力小。不銹鋼隔膜閥分為堰式、直通式、直角式和直流式。
常用不銹鋼閥門選型說明
1、不銹鋼閘閥的選型說明
一般情況下，應首選不銹鋼閘閥。不銹鋼閘閥除適用于蒸汽、油品等介質外，還適用于含有粒狀固體及粘度較大的介質，并適用于放空和低真空系統的不銹鋼閥門。對帶有固體顆粒的介質，不銹鋼閘閥閥體上應帶有一個或兩個吹掃孔。對低溫介質，應選用低溫專用不銹鋼閘閥。
2、不銹鋼截止閥選型說明
不銹鋼截止閥適用于對流體阻力要求不嚴的管路上，即對壓力損失考慮不大，以及高溫、高壓介質的管路或裝置，適用于DN＜200mm的蒸汽等介質管道上；小型不銹鋼閥門可選用不銹鋼截止閥，如針形閥、儀表閥、取樣閥、壓力計閥等；不銹鋼截止閥有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小時，宜選用不銹鋼截止閥或不銹鋼節流閥；對于劇毒介質，宜選用波紋管密封的不銹鋼截止閥；但不銹鋼截止閥不宜用于粘度較大的介質和含有顆粒易沉淀的介質，也不宜作放空閥及低真空系統的不銹鋼閥門。
3、不銹鋼球閥選型說明
不銹鋼球閥適用于低溫、高壓、粘度大的介質。大多數不銹鋼球閥可用于帶懸浮固體顆粒的介質中，依據密封的材料要求也可用于粉狀和顆粒狀的介質；全通道不銹鋼球閥不適用于流量調節，但適用于要求快速啟閉的場合，便于實現事故緊急切斷；通常在密封性能嚴格、磨損、縮口通道、啟閉動作迅速、高壓截止（壓差大）、低噪音、有氣化現象、操作力矩小、流體阻力小的管路中，推薦使用不銹鋼球閥。
不銹鋼球閥適用于輕型結構、低壓截止、腐蝕性介質中；不銹鋼球閥還是低溫、深冷介質的最理想不銹鋼閥門，低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫不銹鋼球閥；選用浮動球不銹鋼球閥時其閥座材料應承接球體和工作介質的載荷，大口徑的不銹鋼球閥在操作時需要較大的力，DN≥200mm的不銹鋼球閥應選用蝸輪傳動形式；固定球不銹鋼球閥適用于較大口徑及壓力較高的場合；另外，用于工藝劇毒物料、可燃介質管道的不銹鋼球閥，應具有防火、防靜電結構。
4、不銹鋼節流閥選型說明
不銹鋼節流閥適用于介質溫度較低、壓力較高的場合，適用于需要調節流量和壓力的部位，不適用于粘度大和含有固體顆粒的介質，不宜作隔斷閥。
5、不銹鋼旋塞閥選型說明
不銹鋼旋塞閥適用于要求快速啟閉的場合，一般不適用于蒸汽及溫度較高的介質，用于溫度較低、粘度大的介質，也適用于帶懸浮顆粒的介質。
6、不銹鋼蝶閥選型說明
不銹鋼蝶閥適用于口徑較大（如DN﹥600mm）及結構長度要求短，以及需要進行流量調節及啟閉要求快速的場合，一般用于溫度≤80℃、壓力≤1.0MPa的水、油品和壓縮空氣等介質；由于不銹鋼蝶閥相對于不銹鋼閘閥、不銹鋼球閥壓力損失比較大，故不銹鋼蝶閥適用于壓力損失要求不嚴的管路系統中。
7、不銹鋼止回閥選型說明
不銹鋼止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。當≤40mm時，宜采用升降不銹鋼止回閥（僅允許安裝在水平管道上）；當DN＝50～400mm時，宜采用旋啟式升降不銹鋼止回閥（在水平和垂直管道上都可安裝，如安裝在垂直管道上，介質流向要由下而上）；當DN≥450mm時，宜采用緩沖型不銹鋼止回閥；當DN＝100～400mm也可選用對夾式不銹鋼止回閥；旋啟式不銹鋼止回閥可以做成很高的工作壓力，PN可以達到42MPa，根據殼體及密封件的材質不同可適用于任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品等。介質工作溫度范圍在-196～800℃之間。
8、不銹鋼隔膜閥選型說明
不銹鋼隔膜閥適用于工作溫度小于200℃、壓力小于1.0MPa的油品、水、酸性介質和含懸浮物的介質，不適用于有機溶劑和強氧化劑介質；研磨顆粒性介質宜選堰式不銹鋼隔膜閥，選用堰式不銹鋼隔膜閥要參照它的流量特性表；粘性流體、水泥漿以及沉淀性介質宜選用直通式不銹鋼隔膜閥；除特定要求，不銹鋼隔膜閥不宜用于真空管路和真空設備上。
各種不銹鋼閥門試壓方法
一般情況下，工業不銹鋼閥門在使用時不做強度試驗，但修補過后閥體和閥蓋或腐蝕損傷的閥體和閥蓋應做強度試驗。對于安全閥，其整定壓和回座壓力及其他試驗應符合其說明書和有關規程的規定。不銹鋼閥門安裝之彰應作強度和密封性試驗。低壓不銹鋼閥門抽查20%，如不合格應100%的檢查;中、高壓不銹鋼閥門應100%的檢查。不銹鋼閥門試壓常用的介質有水、油、空氣、蒸汽、氮氣等，各類工業不銹鋼閥門含氣動不銹鋼閥門的試壓方法如下：
1、不銹鋼球閥的試壓方法
氣動不銹鋼球閥的強度試驗應在球體半開狀態下進行。
?、俑邮讲讳P鋼球閥密封性試驗：將閥處于半開狀態，一端引入試驗介質，另一端封閉；將球體轉動幾次，不銹鋼閥門處于關閉狀態時打開封閉端檢查，同時檢查填料和墊片處密封性能，不得有滲漏現象。然后從另一端引入試驗介質，重復上述試驗。
?、诠潭ㄊ讲讳P鋼球閥密封性試驗：在試驗前將球體空載轉動幾次，固定式不銹鋼球閥處于關閉狀態，從一端引人試驗介質至規定值；用壓力表檢查引入端密封性能，使用壓力表精度0．5～1級，量程為試驗壓力的1．5倍。在規定時問內，沒有降壓現象為合格；再從另一端引入試驗介質，重復上述試驗。然后，將不銹鋼閥門處于半開狀態，兩端封閉，內腔充滿介質，在試驗壓力下檢查填料和墊片處，不得有滲漏。
?、廴ú讳P鋼球閥應在各個位置上進行密封性試驗。
2、不銹鋼止回閥的試壓方法
不銹鋼止回閥試驗狀態：升降式不銹鋼止回閥閥瓣軸線處于與水平垂直的位置；旋啟式不銹鋼止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。
強度試驗時，從進口端引入試驗介質至規定值，另一端封閉，看閥體和閥蓋無滲漏為合格。
密封性試驗從出口端引入試驗介質，在進口端檢查密封面處，填料和墊片處無滲漏為合格。
3、不銹鋼減壓閥的試壓方法
?、俨讳P鋼減壓閥的強度試驗一般以單件試驗后組裝，亦可組裝后試驗。強度試驗持續時間：DN<50mm的lmin；DN65～150mm的大于2min；DN>150mm的大于3min。波紋管與組件焊接后，應用不銹鋼減壓閥后最高壓力的1．5倍、用空氣進行強度試驗。
②密封性試驗時按實際工作介質進行。用空氣或水試驗時，以公稱壓力的1．1倍進行試驗；用蒸汽試驗時，以工作溫度下允許的最高工作壓力進行。進口壓力與出口壓力之差要求不小于0.2MPa。試驗方法為：進口壓力調定后，逐漸調節該閥的調節螺釘，使出口壓力在最大與最小值范圍內能靈敏地、連續地變化，不得有停滯、卡阻現象。對蒸汽不銹鋼減壓閥，當進口壓力調走后，關閉閥后截斷閥，出口壓力為最高和最低值，在2min內，其出口壓力的升值應符合表4.176—22中規定，同時，閥后管道容積符合表4.18中規定為合格；對水、空氣不銹鋼減壓閥，當進口壓力調定后，出口壓力為零時，關閉不銹鋼減壓閥進行密封性試驗，在2min內無泄漏為合格。
4、不銹鋼蝶閥的試壓方法
氣動不銹鋼蝶閥的強度試驗與不銹鋼截止閥一樣。不銹鋼蝶閥的密封性能試驗應從介質流人端引入試驗介質，蝶板應開啟，另一端封閉，注入壓力至規定值；檢查填料和其他密封處無滲漏后，關閉蝶板，打開另一端，檢查蝶板密封處無滲漏為合格。作為調節流量用的不銹鋼蝶閥可不做密封性能試驗。
5、不銹鋼旋塞閥的試壓方法
①不銹鋼旋塞閥進行強度試驗時，介質從一端引入，封閉其余通路，將塞子依次旋轉到全開的各工作位置進行試驗，閥體未發現滲漏為合格。
②密封性試驗時，直通式旋塞應保持腔內與通路壓力相等，將塞子旋轉到關閉位置，從另一端進行檢查，然后將塞子旋轉180°重復上述試驗；三通式或四通式不銹鋼旋塞閥應保持腔內與通路一端壓力相等，將塞子依次旋轉到關閉位置，壓力從直角端引入，從其他端同時進行檢查。
不銹鋼旋塞閥試驗前允許在密封面上涂一層非酸性稀潤滑油，在規定時間內未發現滲漏和擴大的水滴為合格。不銹鋼旋塞閥試驗時間可短一些，一般按公稱通徑規定為l～3min。
煤氣用的不銹鋼旋塞閥應以1．25倍工作壓力進行空氣密封性試驗。
6、不銹鋼隔膜閥的試壓方法
不銹鋼隔膜閥強度試驗從任一端引入介質，開啟閥瓣，另一端封閉，試驗壓力升至規定值后，看閥體和閥蓋無滲漏為合格。然后降壓至密封性試驗壓力，關閉閥瓣，打開另一端進行檢查，無滲漏為合格。
7、不銹鋼截止閥和不銹鋼節流閥的試壓方法
不銹鋼截止閥和不銹鋼節流閥的強度試驗，通常將組裝好的不銹鋼閥門放在試壓架中，打開閥瓣，注入介質至規定值，檢查閥體和閥蓋是否冒汗和滲漏。也可單件進行強度試驗。密封性試驗只做不銹鋼截止閥。試驗時不銹鋼截止閥的閥桿成垂直狀態，閥瓣開啟，介質從閥瓣底下一端引入至規定值，檢查填料和墊片處；待合格后關閉閥瓣，打開另一端檢查是否有滲漏。如果不銹鋼閥門強度和密封性試驗都要做時，可先做強度試驗，然后降壓至密封性試驗規定值，檢查填料和墊片處；再關閉閥瓣，打開出口端檢查密封面是否滲漏。
8、不銹鋼閘閥的試壓方法
不銹鋼閘閥的強度試驗與不銹鋼截止閥一樣。不銹鋼閘閥的密封性試驗有兩種方法。
①閘板開啟，使閥內壓力升至規定值；然后關閉閘板，立即取出不銹鋼閘閥，檢查閘板兩側密封處有否滲漏或者直接往閥蓋上的堵頭內注入試驗介質至規定值，檢查閘板兩側密封處。以上方法叫做中間試壓。這種方法不宜在公稱通徑DN32mm以下的不銹鋼閘閥做密封試驗。
②另一種方法是將閘板開啟，使不銹鋼閥門試驗壓力升至規定值；然后關閘板，打開一端盲板，檢查密封面是否滲漏。再倒頭，作以上重復試驗至合格為止。
氣動不銹鋼閘閥填料和墊片處密封性試驗應在閘板密封性試驗之前進行。
9、安全閥的試壓方法
?、侔踩y的強度試驗與其他不銹鋼閥門一樣，是用水作試驗的。試驗閥體下部時，壓力從進I=I端引入，密封面封閉；試驗閥體上部和閥蓋時，壓力從出El端引入，其他端封閉。在規定時間內閥體和閥蓋無滲漏現象為合格。
②密封性試驗和定壓試驗，一般使用介質是：蒸汽用安全閥以飽和蒸汽為試驗介質；氨或其他氣體用閥以空氣為試驗介質；水和其他非腐蝕性液體用閥以水為試驗介質。對于一些重要位置的安全閥常用氮氣為試驗介質。
密封試驗以公稱壓力值為試驗壓力進行試驗，其次數不少于兩次，在規定時間內無滲漏為合格。驗漏方法有兩種：一是將安全閥各連接處密封，用黃油把薄紙封貼在出El法蘭上，薄紙鼓起為漏，不鼓起為合格；二是用黃油把薄塑料板或其他板封貼在出口法蘭下部，灌水封住閥瓣，檢驗水中不冒泡為合格。安全閥定壓和回座壓力試驗次數不少于3次，符合規定為合格。安全閥的各項性能試驗見GB／T12242–1989安全閥性能試驗方法》。
不銹鋼閥門選型總結
通過以上分析可知，一般情況下，應首選不銹鋼閘閥。
不銹鋼截止閥適用于對流體阻力要求不嚴的管路上，以及高溫、高壓介質的管路或裝置，不宜用于粘度較大和含有顆粒的介質，也不宜作放空閥及低真空系統的不銹鋼閥門。
不銹鋼球閥適用于低溫、高壓、粘度大的介質，通常用在密封性能嚴格、磨損、縮口通道、啟閉動作迅速、壓差大、低噪音、有氣化現象、操作力矩小、流體阻力小的管路中。
不銹鋼節流閥適用于介質溫度較低、壓力較高的場合，不適用于粘度大和含有固體顆粒的介質，不宜作隔斷閥。
不銹鋼旋塞閥適用于要求快速啟閉的場合，一般不適用于蒸汽及溫度較高的介質，用于溫度較低、粘度大的介質，也適用于帶懸浮顆粒的介質。
不銹鋼蝶閥一般用于溫度≤80℃、壓力≤1.0MPa的水、油品和壓縮空氣等介質；由于不銹鋼蝶閥相對于不銹鋼閘閥、不銹鋼球閥壓力損失比較大，故不銹鋼蝶閥適用于壓力損失要求不嚴的管路系統中。
不銹鋼止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
不銹鋼隔膜閥適用于工作溫度小于200℃、壓力小于1.0MPa的油品、水、酸性介質和含懸浮物的介質，不適用于有機溶劑和強氧化劑介質。
在石油、化工及其它行業的管道系統，不銹鋼閥門應用、操作頻率和服務千變萬化，要控制或杜絕低微的泄漏，最重要、最關鍵的設備是不銹鋼閥門。合理的選擇不銹鋼閥門能夠降低裝置的建設費用、保證生產安全運行。
