10、管道不宜穿越建筑物的沉降縫、伸縮縫和變形縫。當不可避免時,應采取防止管道被破壞的技術措施。
11、管道不得敷設在配電間、強弱電管道井、煙道、風道內和排水溝內,管道不宜穿越臥室、儲藏室、櫥窗、壁柜等處
12、敷設水平橫管宜具有0002-0.003的坡度,坡向泄水裝置

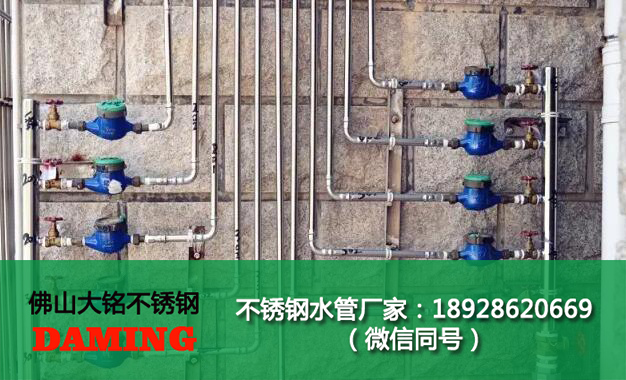

13、在引]入管、折角進戶管件、支管接出和儀表接口處,應采用螺紋轉換接頭或法蘭連接
14、民用建筑中室內管道安裝時應遵循《衛生設備安裝》99S304或《住宅廚衛給排水管道安裝》03SS408圖集。
(三)管道伸縮補償

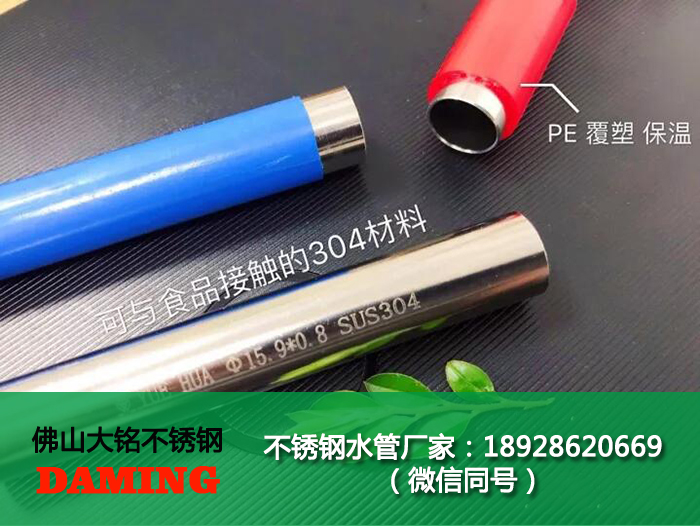

1、薄壁不銹鋼管的線膨脹系數為0.0173mm/(m·℃),管道系統應合理配置伸縮補償裝
2、明敷或非埋設暗敷的熱水薄壁不銹鋼管的直線段長度超過15m時,宜采取管道軸向的補償措施。當公稱直徑不小于40mm時,宜設置不銹鋼波形脖脹節,其補償量按1.21mm/m計算(供水溫度不大于75℃C時),或設置不銹鋼線性溫度補償器。
3、當熱水水平干管與水平支管連接、水平干管與立管連接、立管與每層熱水支管連接時,應采取在管道伸縮時相互不受影響的措施
4、管道伸縮長度按下列公式計算
△L=a*L·△T
△T=T1-T2
式中:△L一自固定點起管道伸縮長度
a一線膨脹系數,取0.0173mm/(m·℃)
L一計算管段的管道長度
△T一計算溫差(℃)
t1一管道安裝時環境溫度(℃)
t2一管道內熱水溫度(℃)
(四)管道支、吊架
1、管道應合理配置支架(固定支架和活動支架)或吊架,以控制管道的伸縮方向。
2、管道支、吊架最大允許間距按下式計算
Lmax=0.19(E·i·Jq)1/3
J=π/64（DW4-dj4）
式中:Lmax一管道支、吊架的最大允許間距薄壁不銹鋼管材料的彈性模量,取2.0×10MPa(20℃)E值隨溫度升高而降低在熱水溫度范圍內其變化值不大。
i一管道敷設坡度,取0.002~0.003
dw一薄壁不銹鋼管外徑
dj一薄壁不銹鋼管內徑
p一管道充滿水時單位長度的荷載(kg/m)
q=管材重+滿管水重+保溫層重+附加重
附加重為前三者之和的10%
3、管道的固定支架間距應根據直線管段伸縮量、設置波形膨脹節的允許伸縮量和管道走向的布置等因素確定,一般不宜大于15m,固定支架宜在變徑、分支、接口及穿越承重墻樓板的兩側等處設置。
4、管底部應設置固定支架措施
5、立管和橫支管優先釆用固定折角的Z形、n形等連接方式,利用自然補償法彌補允許的伸縮量。
6、管道配水點處、設備接管處、水箱與水池進出口處,要采取固定支架措施。
7、室內管道支架及吊架參見圖集03S402薄壁不銹鋼管活動支架的最大支承間距按表4數據確定
9、公稱直徑不大于25mm的管道安裝時,可采用塑料管卡或不銹鋼管卡。采用其他金屬管卡或吊架時,與管道之間應采用木質或橡膠隔墊。
10、在給水栓和配水點處應采用金屬管卡或支吊架固定,管卡或支吊架宜設置在距管件或附件40-80mm處
