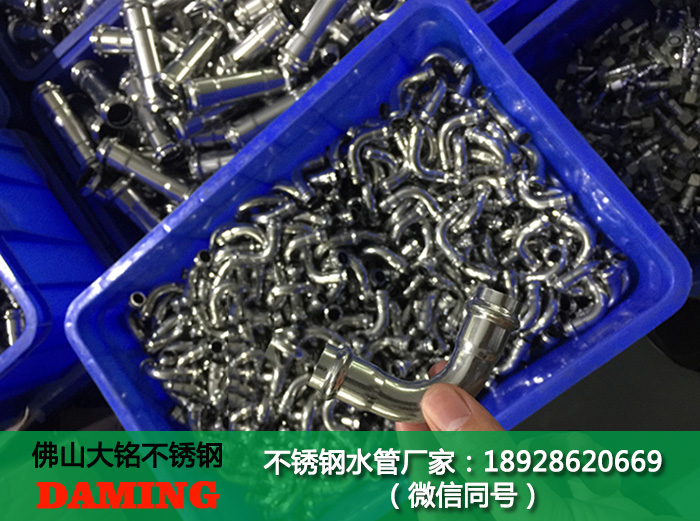

不銹鋼材料具有突出的耐腐蝕性能和良好的力學性能,可制成薄壁管以降低成本,所以許多國家都推廣使用卡壓式304不銹鋼水管系統在各行業中的應用。薄壁不銹鋼管道,由于其壁厚較小(一般在I.5mm以下),一般螺紋連接的方式已不能適用。不銹鋼卡壓式管件具有安裝迅速簡便、耐壓性能穩定、耐腐蝕、不污染流體介質等優點,是薄壁不銹鋼管道的理想的連接件。不銹鋼卡壓式管件在瑞典、德國、日本、韓國等發達國家已普遍使用。我國國家建設部也于200年發布了《不銹鋼卡壓式管件》及《薄壁不銹鋼水管》兩項行業標準來推廣薄壁不銹鋼管道系統在我國城市供水系統中的應用,以確保供水水質、延長管道的使用壽命、提高供水水質的可靠性保障用水居民的身體健康提高居民生活質量薄壁不銹鋼卡壓式管件,般以卡壓式304不銹鋼水管為坯料通過冷望性變形、焊接、表面處理等工藝成形。根據建設部《不銹鋼卡壓式管件》標準管件主要有直通、三通、彎頭等型式。
1.工藝流程
由圖1可以看出3種管件的端部型式是一樣的。端部成形工藝一般流程為:備料-擴管—縮管及壓平如圖2所示。圖2中右半部分為該道工序的模具。
1.2工藝參數
對卡壓式304不銹鋼水管坯進行塑性變形時連續變形—般不宜超過2~3次因為不銹鋼材料具有較強的冷作硬化現象,連續變形容易造成材料斷裂。若變形次數較多,應在工序間加一道退火工藝,以消除其硬度,這樣勢必增加了工藝復雜性,同時也會導致成本增加。因此圖2所示的兩道變形工藝較合適。
為防止變形后的的回彈,對管件端部承插部位的內徑處的擴口模具上的直徑尺寸要作適當的修正,經過大量試驗,
1.3模具
擴囗、縮口的模具端部應采用硬質合金材料,熱處理IRx以上。同時工作時應涂刷不銹鋼拉伸油,以防止變形過程中不銹鋼粘附于模具表面縮短模具壽命。
