卡壓式薄壁不銹鋼水管在直飲水系統中使用日益廣泛，卡壓式薄壁不銹鋼管的施工與以往的常用管材有較大區別，這需要我們有專業的施工規范作指導，掌握施工要點，進行規范施工。

　　卡壓式不銹鋼水管的優點

　　管道飲水是以自來水或符合生活飲用水標準的原水，經過深度凈化后通過管道輸送，供給用戶直接飲用的純凈水。輸水管材主要有不銹鋼管、改性聚丙烯塑料管(PPR)等幾種，其中卡壓式薄壁不銹鋼管既克服了PPR管易變形，受紫外線照射易老化的缺點，又避免了普通不銹鋼管需現場氬弧燒焊，造價偏高的問題，以其力學性能優越，價格合理，安裝方便的優勢成為了首選直飲水管材，使用前景廣闊。

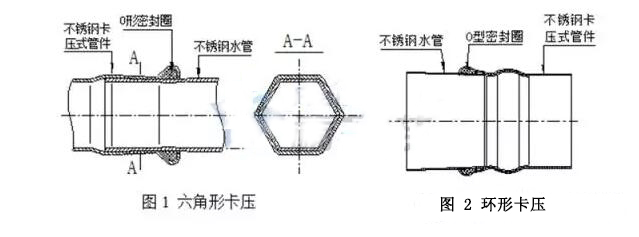

　　卡壓原理——將不銹鋼卡壓式管件端口部的環狀U形槽內裝有O形橡膠密封圈，安裝時將不銹鋼水管插入管件端口內，再用專用卡壓工具使水管、管件承口部位(DN15～～DN50六角形卡壓，DN65～～DN100環形卡壓)U形槽凸部縮徑,從而壓縮密封圈以保證足夠的密封性能和連接強度。歐洲在上世紀60年代發明了擠壓式連接技術。改項技術使不銹鋼管的薄壁化得以實現，并于上世紀90年代引入中國，隨后在國內成為重要的薄壁不銹鋼連接方式。目前我國已定制一套完善的國標（GB/T19228薄壁不銹鋼卡壓式管件組件）。

　　卡壓式薄壁不銹鋼水管的施工步驟

　　1首先，根據施工圖紙或施工要求進行配管。

　　2切斷水管：

　　A、切管之前請先確認水管有沒有損傷和變形；

　　B、切管時，DN15～～DN50水管可使用產生無毛刺和切屑較少的旋轉式管子切管器進行切割，注意在切斷時，管子切管器應垂直與管子軸心線，如切口傾斜會導致插入深度不正確，切割時請不要用力過大以防止水管變形；DN65～～DN100水管可使用砂輪機或高速鋸齒機進行切割，切斷后一定要用挫刀對管端進行倒角處理；

　　C、DN15～～DN100水管切斷后應及時清除管端的毛刺和切屑，粘附在管子內外的垃圾和異物，并用棉絲或紗布等擦干凈。見圖1

　　3畫線：對切斷的管子進行處理后，請使用專用畫線器或記號筆在管端畫線做記號，以保證管子插入長度，避免因管子插入不到位而造成脫管或降低連接性能而引起泄漏。見圖2

　　4插管：將管子筆直插入管件接頭內，并確認管件端部與畫線位置的距離。見圖3

　　注意：A、插入前請確認密封圈是否確實安裝在管件的U型槽內；

　　B、插入時如果管子傾斜勉強插入的話，易導致橡膠圈的損傷；

　　C、如果插入過緊可以在管子上沾水，不得使用油脂潤滑，以免油脂使密封圈變形失效。

　　5卡壓連接：

　　A、對DN15～～DN50的管件可用手動液壓工具（工程專用）進行卡壓，確定卡壓鉗口凹槽對準管件R凸起的圓弧部位，在正確施工情況下一般卡壓壓力如下表所示，此數據僅做為基準參考，主要以卡壓鉗的上下鉗口面完全合攏或接觸為止。見圖4

　　B、對DN65～～DN100的管件用環模卡壓時，環模的凹槽應對準管件R凸起的圓弧部位，上鉗口頂住環模的擋板，鎖住定位片。拉開環模模座活動銷子，把環?？诓康膬蓚€軸銷放入環模模座已拉開的兩個凹槽內，再把活動銷子返回原處。檢查一下是否全部到位，確定無誤后進行卡壓。壓力加到20MPa時必須卸載壓力，將環模旋轉角度60?，然后再次加壓到規定壓力60MPa，并保壓1～2分鐘后泄壓，并用量規進行確認。見圖5

　　施工要點

　　1.薄壁不銹鋼管、管件不宜與水泥漿、水泥、砂漿、拌合混凝土直接接觸。

　　2.管道安裝間歇或完成后，管子敞口處應及時封堵。

　　3.當管道穿墻壁、樓板及嵌墻暗敷時，應配合土建工程預留孔、槽。留孔或開槽的尺寸宜符合下列規定：

　　a)預留孔洞的尺寸宜比管外徑大50~100mm；

　　b)嵌墻暗管的墻槽深度宜為管道外徑加20mm，寬度宜為管道外徑加40~50mm；

　　c)架空管道管頂上部的凈空不宜小于100mm。

　　4.管道穿過地下室或地下構筑物外墻時，應采取可靠的防水措施。

　　5.薄壁不銹鋼管與閥門、水表、水咀等的連接應采用轉換接頭，不得在薄壁不銹鋼水管上套絲。

　　6.安裝完畢的干管，不得有明顯的起伏、彎曲等現象，管外壁應無損傷。

　　7.管道系統的坐標、標高的允許偏差應符合表1的規定。

　　8.水平管道縱、橫方向的彎曲，立管的垂直度，平行管道和成排閥門的位置允許偏差應符合表2的規定。

　　9.飲用水管道在試壓合格后應采用0.03%高錳酸鉀消毒液灌滿管道進行消毒。消毒液在管道中應靜置24h，排空后，再用飲用水沖洗。飲用水的水質應達到現行國家標準《生活飲用水衛生標準》GB5749的要求。

　　10.管子、管件在裝卸、搬運時應小心輕放，且避免油污，不得拋、摔、滾、拖。

　　11.管道不得攀踏、系安全繩、擱搭手架、用作支撐等。
